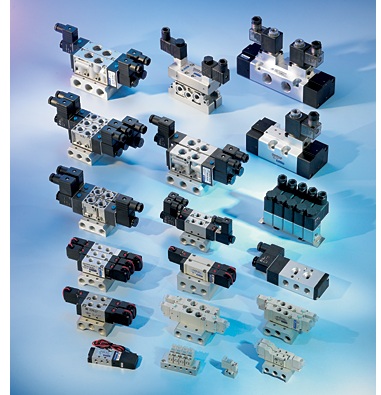

Các Loại Van Khí Nén

10.000₫

Công ty Khí Nén Và Thủy Lực 175 Đường La Thành chuyên cung cấp Van nước điện từ và những linh kiện công nghiệp khác.

Chúng tôi đảm bảo cung cấp những sản phấm chất lượng và giá thành tốt nhất cho khách hàng.

Chúng Tôi luôn cố gắng nâng cao chất lượng sản phẩm, cập nhật những công nghệ tiên tiến nhất để đem lại giá trị lớn nhất cho khách hàng. LH 0907956036

Các Loại Van Khí Nén

Van Điện Từ 5/2 và 5/3

Báo Giá Van Điện Từ : Van TG STNC

Là van điện từ Chính Hãng STNC chất lượng Nhật Bản có tem kiểm định MITSUBISHI
Hàng chính hãng bảo hành 1 năm
Thích hợp bắt ống hơi phi 4,6,8 ,10 , 12
Ý nghĩa modem :

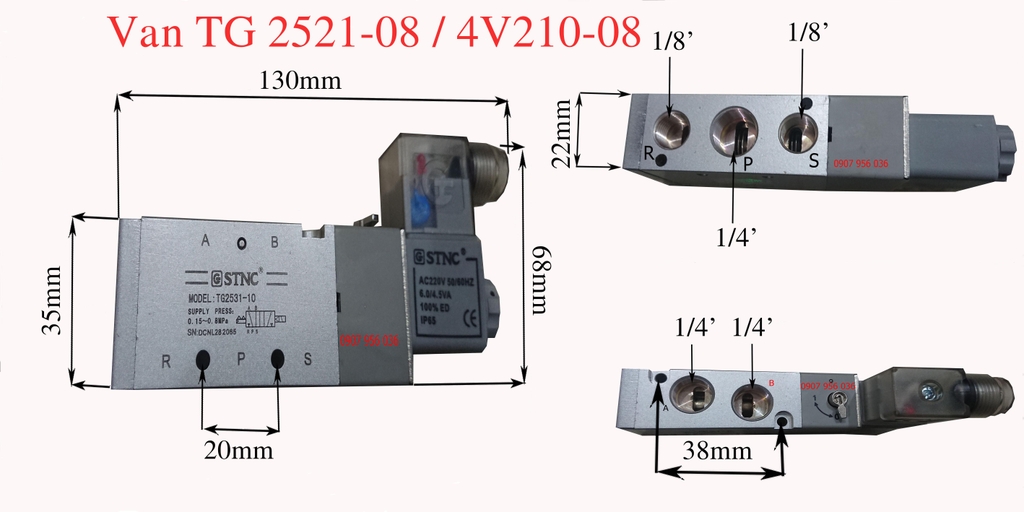

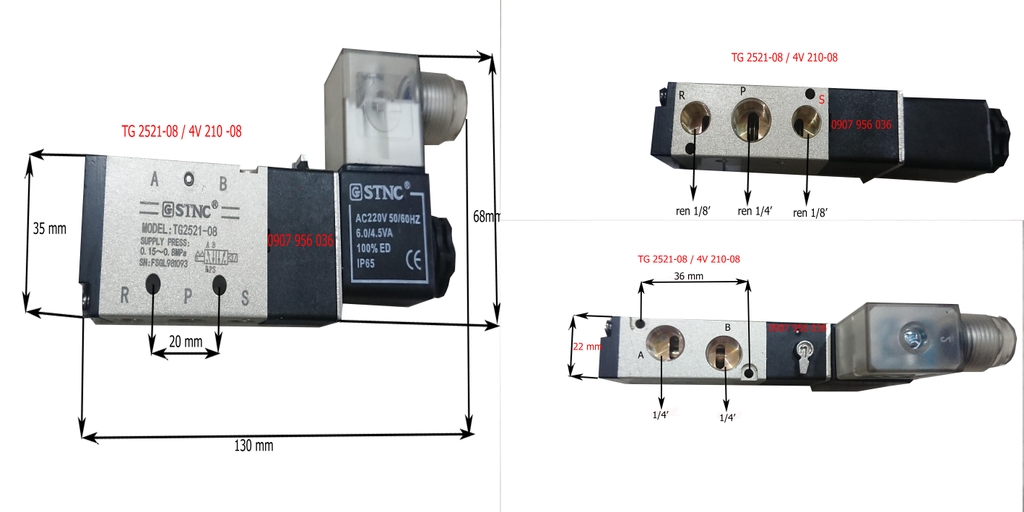

 TG 2521-08 DC24V ( Tương Đương 4V210 )  :TG là kí hiệu van theo tiêu chuẩn châu á
                                   :2 là van có 2 vị trí ( vị trí 1 là khi không cấp điện, vị trí 3 là khi cấp điện cho coil điện )
                                   :5 là Van Điện Từ Khí Nén 5/2 ( 5 cửa 2 vị trí )
                                   : 2 là chân ren 02 = 1/4' = 14mm
                                   : 1 là van có 1 cuộn coil điện
                                   : 08 là chân ren 1/4 = 13mm
                                   : DC là dòng điện 1 chiều , 24V là điện áp

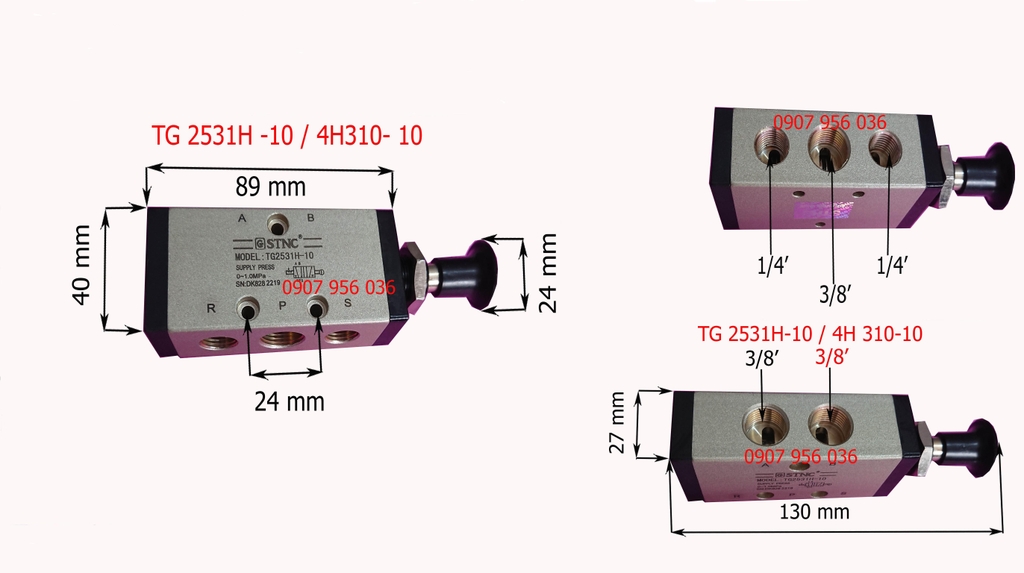

TG 2531-10                : 3 là chân ren 03 = 3/8' = 17mm
                                   : 10 cũng là chân ren 3/8 = 03 =17mm
TG 2541-15                : 4 là chân ren 04 = 1/2 = 21mm
                                   : 15 cũng là chân ren 04 =1/2 = 21mm
TG 2522                     : 2 ở cuối là van có 2 coil điện

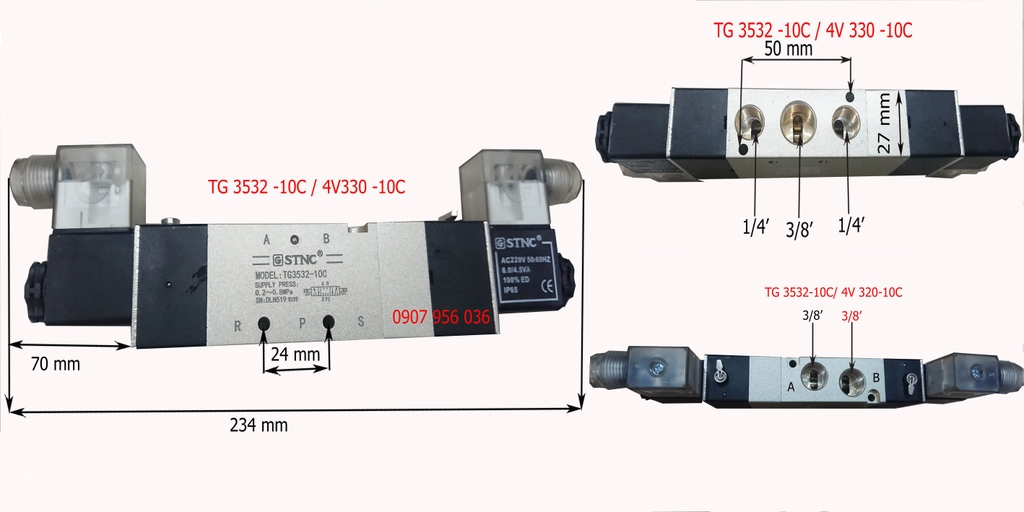

TG 3522                     : 3 là van có 3 vị trí ( 5 cửa 3 vị trí 5/3 )

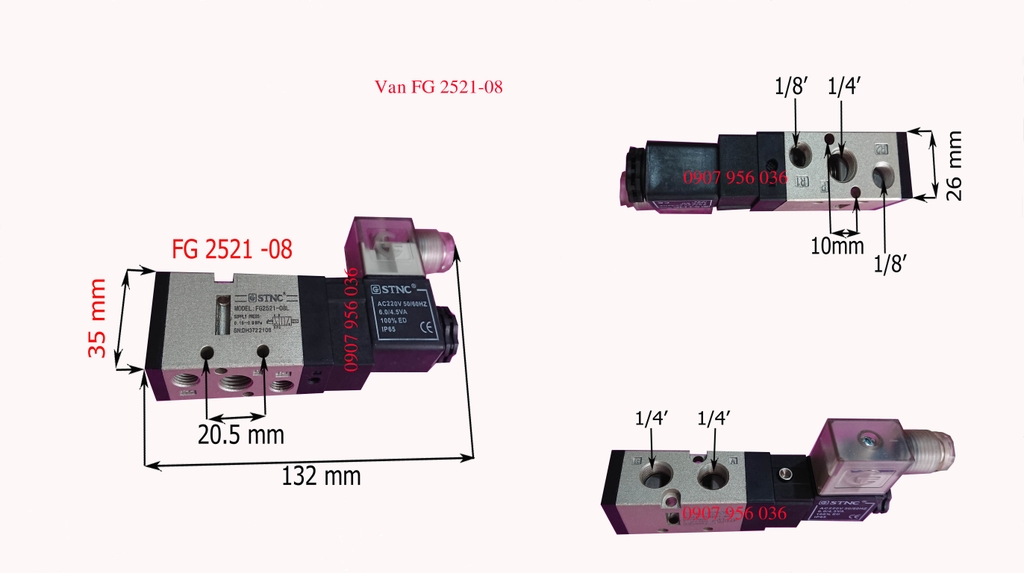

FG 2521-08                : FG là kí hiệu van làm theo tiêu chuẩn châu âu
5 cửa gồm có    : P cửa cấp khí vào ren 1/4'
                          : A cấp khí Cho xi lanh ren 1/4'
                          : B cấp khí cho xi lanh ren 1/4'
                          : R , S cửa xả khí
* Một đầu điện IP65 Phích chịu nhiệt :
AC 220V, AC 110V, AC 24V
DC 24V, DC12V
* Nguyên lý hoạt đông:
- Ở trạng thái chưa cấp điện : P- A , B - T
=> Nếu Cấp cửa A với đuôi xi lanh Thì xi lanh đi ra
=> Nếu cấp cửa A với đầu xi lanh thì xi lanh đi về
- Ở Trạng thái cấp điện : P-B, A-T
=> Nếu cấp cửa B với đuôi xi lanh thì xi lanh đi ra
=> Nếu cấp cửa B với đầu xi lanh thì xi lanh đi về
Áp suất hoạt động : 0.15- 0.8 MPA
Lưu Lương:
Nhiệt độ -5 -60 độ C
Chất liệu thép
Thông tin chi tiết liên hệ hottime: 0907956036

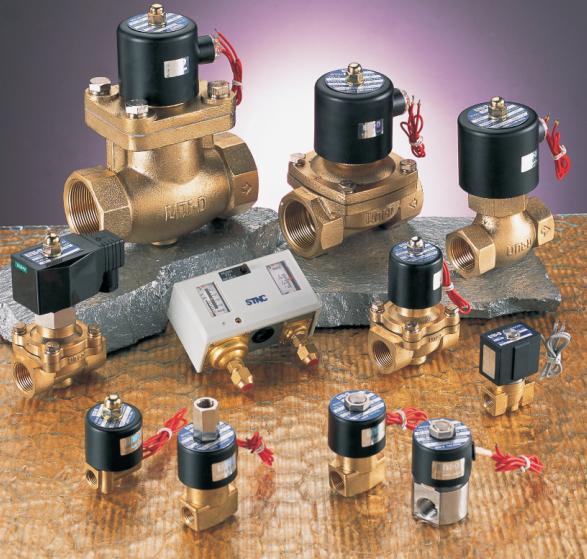

Van Điện Từ 2/2

Báo Giá Van Đóng Mở van TD STNC

Van UW UNID


Tên sản phẩm: Van  điện từ Khí - Nước - Dầu
Tên tiếng Anh: Solenoid valve
Tình trạng: mới 100%
Hiệu: STNC độ bền 2 năm
Xuất xứ: Thượng Hải -Trung Quốc
Nguyên Liệu: Thân bằng đồng, coil đồng
Loại: THƯỜNG ĐÓNG (normally close)
Sử dụng cho nước hoặc hơi (nhiệt độ thấp)
Màng ngăn lớn
Kiểu lắp: nối ren BSPT, NPT, BSP
Loại 2 ngã ( 2 cửa / 2 ways) ren 3/8'
Đầu coil:220v AC
Dùng được cho: nước, khí, dầu nhẹ
Nhiệt độ làm việc: -5 ~ 80 độ C
Áp suất làm việc: nước, dầu nhẹ (0 ~ 5 kgf/cm2), khí (0 ~ 7 kgf/cm2)
Van điện từ STNC
Loại van : van thường đóng.

Khi mở điện van sẽ tự động mở, van đóng khi ngắt điện.
Van có cơ chế đóng mở nhanh, hoạt động ổn định, độ bền cao, cấu tạo đơn giản , dễ sử dụng và tháo lắp .
Lưu ý khi lắp đặt:
Trước khi lắp van đường ống phải đường làm sạch (không rác thải hay bất kỳ tạp chất, cạn vụn nào sẽ gây cản trở, tắt và hư hỏng khi van hoạt động)
Để tuổi thọ van lâu hơn, lọc Y là cần thiết lắp trước van ngăn chặn rác cặn vào van
Chênh lệch điện áp chịu được: 10%, điện áp DC chịu được 1%
Có thể làm việc dưới điều kiện áp suất thấp
Khuyến cáo lắp ngang, lắp đứng không thích hợp cho hoạt động của van.
Ứng dụng: dùng cho nước, khí nén, điện lạnh, máy lạnh, dầu, hóa chất (không ăn mòn), máy bơm, tưới cây, công nghiệp, nông nghiệp, sinh hoạt – dân dụng – gia đình, máy lọc nước
Môi trường không thích hợp sử dụng van:

Dòng chất lỏng khi có nhiệt độ cao, chất rắn khi bị đông lạnh
Chất ăn mòn
Chất có độ nhớt hơn 20cst
Nhiệt độ chịu đựng: 130

Thông tin chi tiết liên hệ hottime: 0907956036

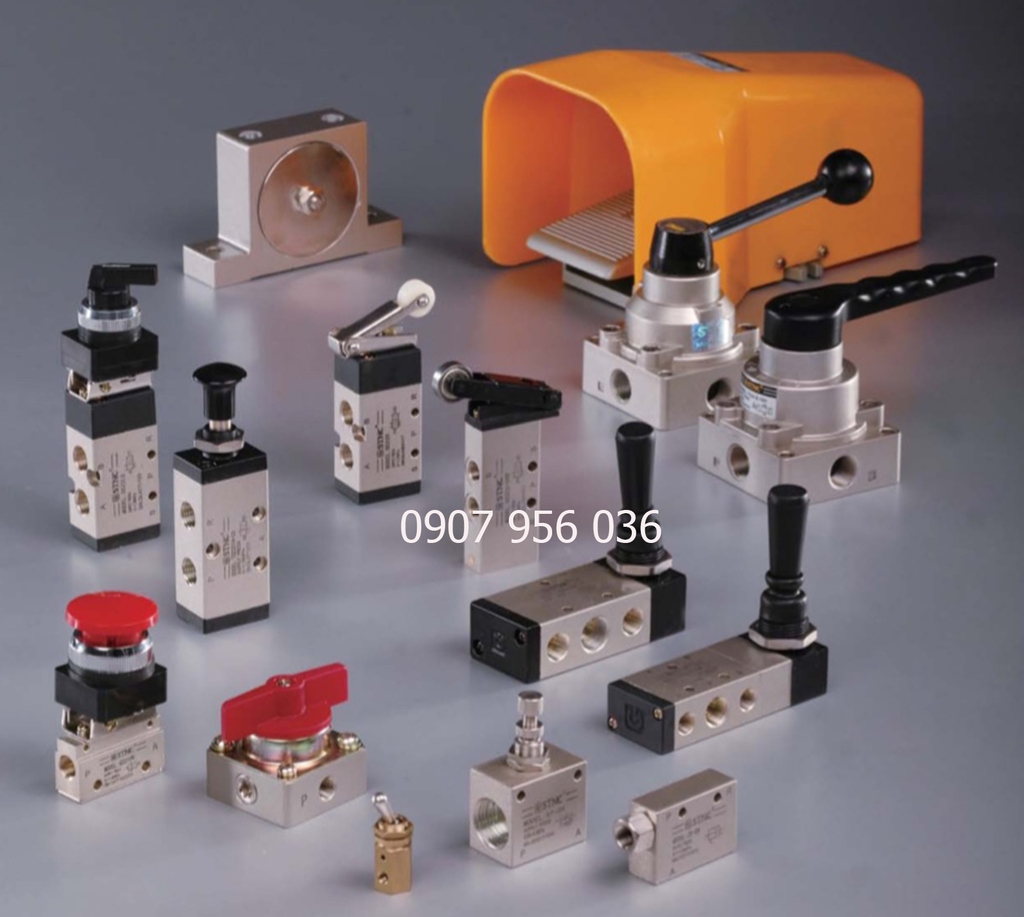

Van Cơ Khí Nén

Báo Giá Van Cơ https:Van TG34S STNC

Tên sản phẩm: Van gạt tay STNC TG34S-08
Xuất Xứ: Thượng Hải - Trung Quốc
Nguyên Liệu: Hợp kim nhôm

Đặc Điểm:
Van điều khiển khí bằng bằng cơ học : gạt trái - gạt phải - Ấn - Xoay - Đẩy - Kéo - Đạp Chân ...
Van bền và có tuổi thọ cao, dễ vệ sinh hay sửa chữa.
Van đẹp, nặng tay. Van làm việc hiệu quả, ít hư hỏng, giá phải chăng, lắp đặt nhanh chóng.
Là van có 4/3 năm cửa gồm: P là cửa cấp khí :ren 1/4'
                                               : A, B là cửa ra ( cấp khí cho xy lanh) ren 1/4'
                                               : Rlà cửa xả ren 1/8
* Nguyên lý hoạt đông:
- Ở vị trí chưa tác động : P,A,B , R cả 4 cửa đều bịt =>xylanh đứng yên
- Ở Vị Trí gạt sang Phải: P thông A . B thông R
=> Nếu Cấp cửa A với đuôi xi lanh Thì xi lanh đi ra
=> Nếu cấp cửa A với đầu xi lanh thì xi lanh đi về
- Ở vị trí gạt sang Trái: P thông B . A thông R
=> Nếu cấp cửa B với đuôi xi lanh thì xi lanh đi ra
=> Nếu cấp cửa B với đầu xi lanh thì xi lanh đi về
Ứng Dụng Nguyên Liệu: Khí nén.
Ứng Dụng Sử Dụng: Van được sử dụng nhiều trong các hệ thống khí nén. có ứng dụng đa dạng như trong các ngành công nghiệp hóa chất, dệt nhuộm, cơ khí – chế tạo máy, lắp ráp thiết bị điện tử, sản xuất ô tô, in ấn xuất bản, chế biến giấy, sản xuất hộp nhựa và đồ gia dụng, …
Đơn vị: Cái
Số lượng mua tối thiểu:1 cái

Giới thiệu về van gạt tay khí nén STNC TG34S
Van gạt tay khí nén TG34-S là van điều khiển khí bằng bằng cơ học, nghĩa là người dùng tác động lực lên van để van đóng mở theo yêu cầu. Cụ thể ở đây TG34-S là van gạt tay, van bền và có tuổi thọ cao, dễ vệ sinh hay sửa chữa.
Ưu điểm của van gạt tay khí nén STNC TG34S
Van được sử dụng nhiều trong các hệ thống khí nén vì nó dễ sử dụng và giá thành không quá cao.Van cơ khí có nhiều loại: nhấn nút, đạp chân, gạt tay…
Van gạt tay khí nén TG34-S là một sản phẩm do STNC sản xuất được bán ra với số lượng lớn trên thị trường và luôn ở trong tình trạng cháy hàng do nhu cầu của khách cao.
TG34S là loại van sử dụng lực tác động cơ học: gạt tay để điều khiển đóng mở cửa van nhằm điều khiển và cung cấp khi nén phục vụ nhu cầu vận hành của các thiết bị trong hệ thống.
Van TG34S được STNC chú trọng phần thiết kế sao cho nhỏ gọn nhất có thể.
Cấu tạo của van bao gồm 2 phần đó là tay gạt và thân van

+ Thân van được làm bằng chất liệu thép hoặc hợp kim để van có độ cứng cáp, chắc chắn khi va đập và làm việc trong môi trường áp cao, nhiệt độ lớn. Thân van được bố trí 4 cửa và 3 vị trí
+ Tay gạt nhỏ gọn, được bọc nhựa đen giúp tiếp xúc dễ dàng hơn. Tay gạt có thể được tháo rời để tiên cho lắp đặt và di chuyển .
Chúng ta có thể dễ dàng nhận thấy ưu điểm của TG34S khi so sánh với các loại van gạt tay đến từ các hãng khác: Van đẹp, nặng tay. Van làm việc hiệu quả, ít hư hỏng, giá phải chăng, lắp đặt nhanh chóng.
********
ĐỂ ĐƯỢC TƯ VẤN KĨ HƠN LIỆN HỆ:
Địa chỉ cửa hàng: 175 Đường La Thành - Đống Đa -Hà Nội
Website: thuyluckhinentrienhung.com
Hotline/zalo tư vấn miễn phí:
- Trong giờ làm việc: 0904 122 514
- Ngoài giờ làm việc: 0907 956 036

Van Airtac

Báo Giá Van AIRTAC : Van airtac 4V210

Là van điện từ khí nén xuất sứ Trung Quốc, phân loại giá rẻ rất có thể nên không có bảo hành
Ý nghĩa modem :
 4V 210-08-DC24V : 4V là van có 5 cửa : P, A , B , R ,S
                                : 2 là chân ren 02
                                : 1 là có một cuộn coil điện
                                : 08 là kí hiệu van có chân ren 1/4' = 02 = 13mm
                                : DC là dòng điện 1 chiều
4V 220-08  : là van có 5 cửa P, A,B,R,S có 2 coil điện
4V 230C -08 : là van 5/3 có 5 cửa P,A,B,R,S
                      :3 là 3 vị trí ( 2coil điện, và 1 vị trí không cấp điện)
4V 310-10  : 3 ở đây là chân ren 03
                   : 10 là kí hiệu van có chân ren 3/8' = 03 = 17mm
4V 410 -15 : 4 ở đây là chân ren 04
                   : 15 là kí hiệu van chân ren 1/2' = 04 = 21mm
3V 210- 08 : 3V là van có 3 cửa P, A , R ( dùng cho xi lanh một chiều)
Van 4V 210-08 là Van Điện Từ Khí Nén 5/2 ( 5 cửa 2 vị trí )
5 cửa gồm có: P cửa cấp khí vào ren
                          : A cấp khí Cho xi lanh ren
                          : B cấp khí cho xi lanh ren
                          : R , S cửa xả khí
* Coil điện  :
AC 220V, AC 110V, AC 24V
DC 24V, DC12V
* Nguyên lý hoạt đông:
- Ở trạng thái chưa cấp điện : P- A , B - T
=> Nếu Cấp cửa A với đuôi xi lanh Thì xi lanh đi ra
=> Nếu cấp cửa A với đầu xi lanh thì xi lanh đi về
- Ở Trạng thái cấp điện : P-B, A-T
=> Nếu cấp cửa B với đuôi xi lanh thì xi lanh đi ra
=> Nếu cấp cửa B với đầu xi lanh thì xi lanh đi về
Áp suất hoạt động : 0.15- 0.8 MPA
Lưu Lương:
Nhiệt độ -5 -60 độ C
Chất liệu thép



********
ĐỂ ĐƯỢC TƯ VẤN CHI TIẾT XIN LIỆN HỆ:
Địa chỉ công ty : 175 Đường La Thành - Đống Đa -Hà Nội
Website: thuyluckhinentrienhung.com
Hotline/zalo tư vấn miễn phí:
-    Trong giờ làm việc: 0904 122 514
-    Ngoài giờ làm việc: 0907 956 036

Van Điện Từ

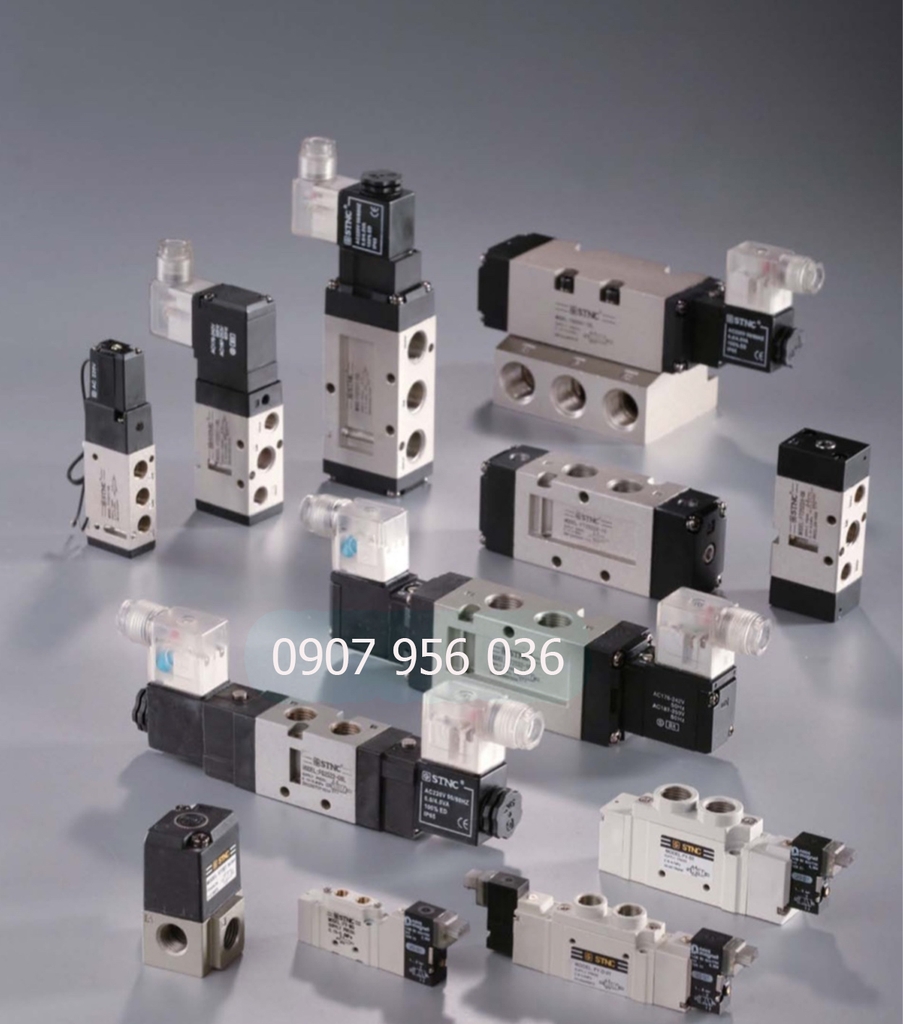

A : Van Điện Từ Khí Nén

* Gồm có 4 loại chính : Van hai cửa hai vị trí 2/2 : UD 8, UD 10 , UW 15 , UW 20 ... UWK 15, UWK 20 UWK 25... US 15; US 20 ; US 25... UH 08 ; UH 10 ... TG 22

                                 : Van 3 cửa hai vị trí 3/2 : TG 2321 ; TG 23 ; K23JD ; 3V210 ;

                                 : Van 5 cửa hai vị trí 5/2 : TG 2521; TG 2531; TG 2541 .. 4V210 ; 4V 310 , 4V 410 ...

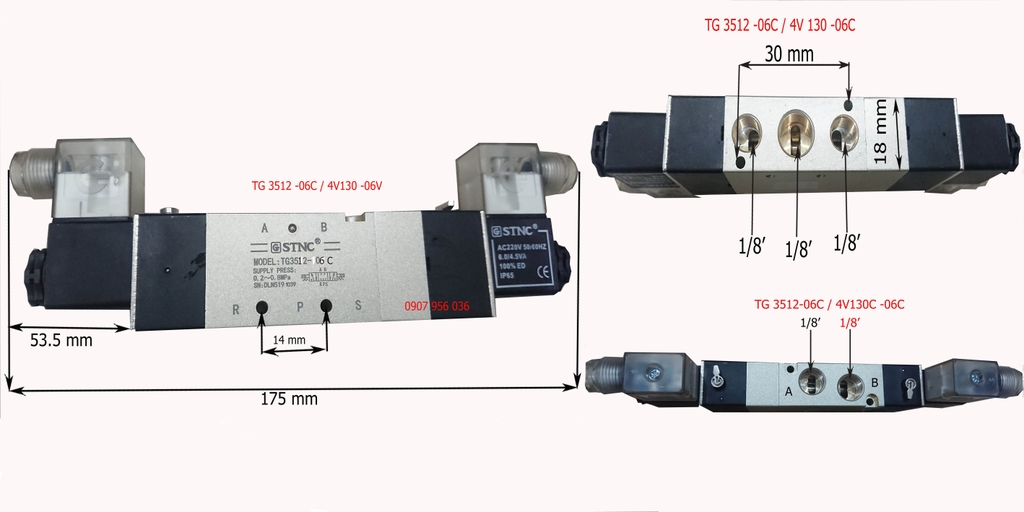

                                 : Van 5 cửa ba vị trí 5/3 : TG 3512 ; TG 3522; TG 3532 ... 4V 130C; 4V 230C ...

* Điện áp sử dụng : AC 220V ; AC 110V; AC 24V

                              : DC 24V ; DC 12V

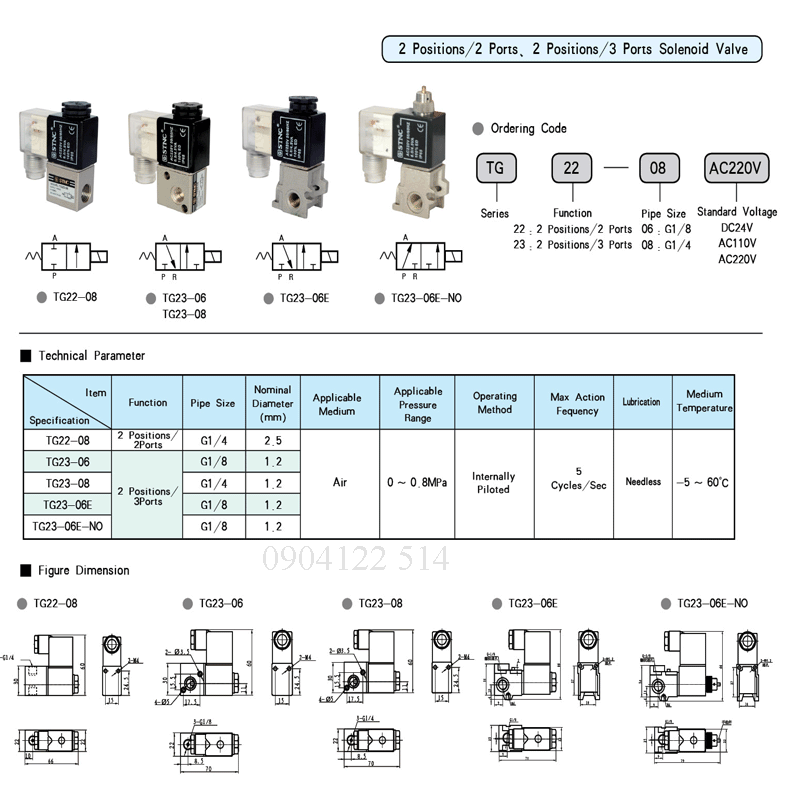

1: Van Hai Cửa Hai Vị Trí 2/2

Vị trí 1 : là vị trí chưa cấp điện

Vị trí 2 : là vị trí cấp điện cho van

Định nghĩa van thường được gọi theo vị trí 1 : VD van thường đóng => khi chưa cấp điện thì van sẽ đóng : UD , UW , US

                                                                        : VD van thường mở => khi chưa cấp điện thì van mở : UWK



Van Nổ - Van rũ bụi UM



_ Van 5/2, 5/3 là Van 5 cửa - 2 vị trí và Van 5 cửa - 3 vị trí

+ 5 cửa gồm : P là cửa cấp khí vào

                  : A là cửa cấp khí cho xi lanh

                  : B là cửa cấp khí cho xi lanh

                  : R và S là cửa xả khí

+ 2 vị trí : Là van tác động 1 đầu điện hoặc 2 đầu điện

* Vị trí 1 là vị trí chưa cấp điện cho van thông thường : P - A , B-T đối với van 5/2

                                                                                    : P đóng , A - R với van 3/2

=>  Với Van 5/2 :  Nếu A cấp vào đuôi xi lanh  => Xi lanh đi ra
                          :  Nếu A cấp vào đầu xi lanh => Xi lanh đi về

    Với Van 3/2 Chỉ sử dụng cho xi lanh 1 chiều nên: A cấp vào xi lanh thì xi lanh sẽ đi về khi chưa cấp điện

                                                                                 : R cấp vào xi lanh thì xi lanh sẽ đứng im khi chưa cấp điện

* Vị Trí 2 Là Khi Cấp Điện Cho Van : P-B , A -T đối với van 5/2

                                                      : P -A , R đóng

=> Với Van 5/2 :  Nếu B cấp vào đuôi xi lanh  => Xi lanh đi ra
                         :  Nếu B cấp vào đầu xi lanh => Xi lanh đi về

    Với Van 3/2 Chỉ sử dụng cho xi lanh 1 chiều nên: A cấp vào xi lanh thì xi lanh sẽ đi ra

                                                                                 : R cấp vào xi lanh thì xi lanh sẽ đứng im

* Vị Trí 3 bắt buộc là van 2 đầu điện , 5 cửa

Là vị trí ở giữa sơ đồ van , Thông thương là vị trí 5 cửa van đều đóng

Ở Vị trí này : xi lanh sẽ đứng im Đối với xi lanh đẩy ngang

                       : xi lanh đẩy thẳng đứng lên trên hoặc xuống dưới có 2 trường hợp

Trường hợp 1 : xi lanh đẩy 1 vật nặng có trọng lượng nhỏ hơn áp suất trong xi lanh thì xi lanh đứng im

Trường hợp 2 : xi lanh đẩy 1 vật nặng có trọng lượng lớn hơn áp suất trong xi lanh thì xi lanh sẽ tụt xuống hoặc bị kéo ra

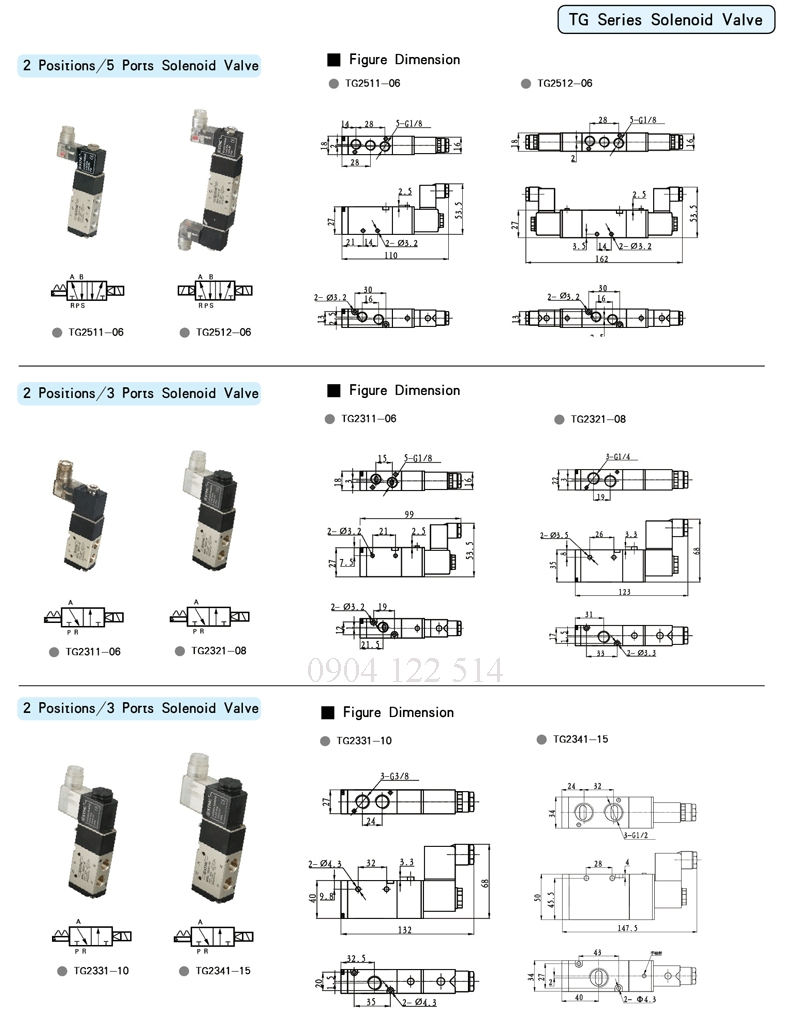

Thông số kĩ thuật Van 5/2 , 5/3 , 3/2 , 2/2 ..

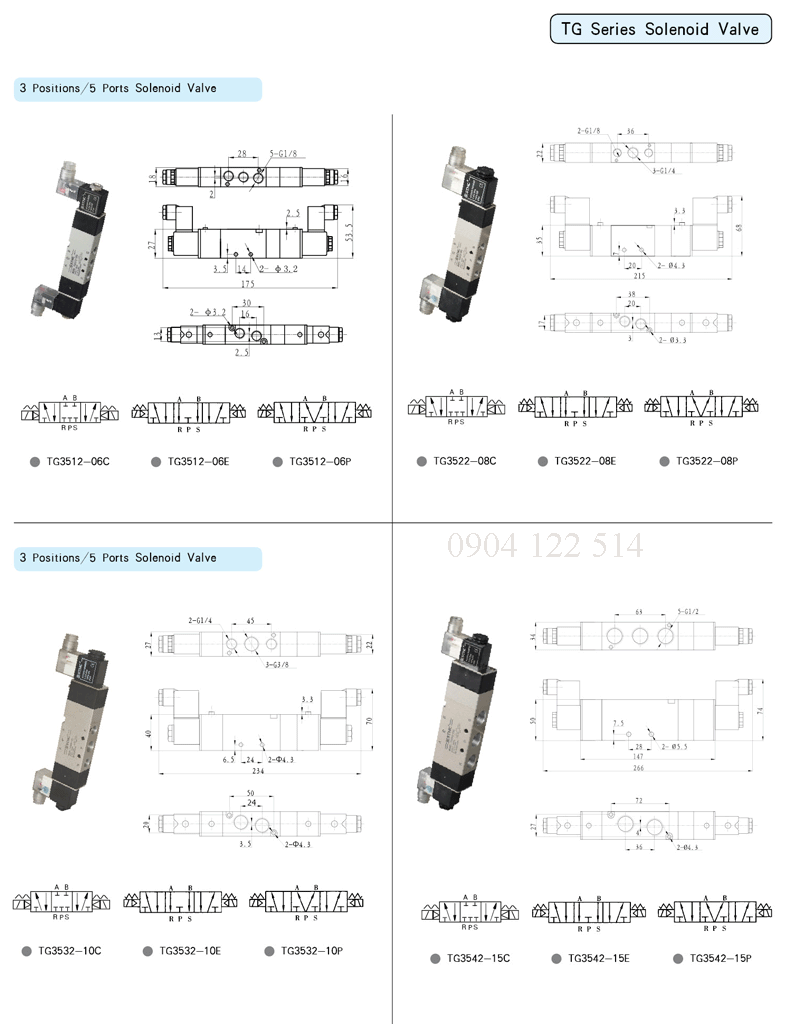

Van Điện Từ 5/3

Van Điện Từ Tiêu Chuẩn Châu Âu

Van Khí Nén Gạt Tay - Van Cơ









































































Thông tin chi tiết về  Van điện từ 5/2 và 5/3 , 3/2 ở link dưới đây

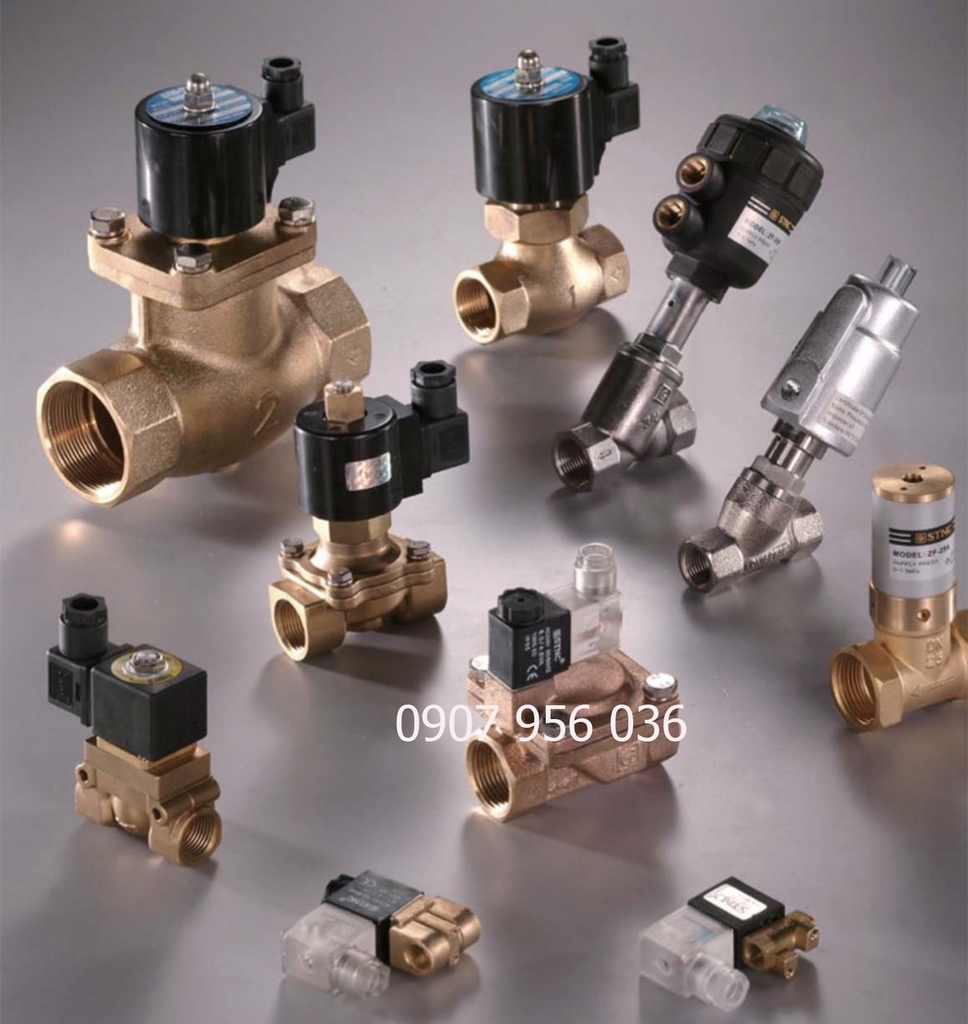

2 : Van Điện Từ 2 Cửa ( Van Thường Đóng - Van Thường Mở )

* Van 2 Cửa Thường Đóng có 4 loại chính : Van thường đóng chất liệu đồng

                                                                    : Van Thường đóng inox

                                                                    : Van Thường đóng chịu nhiệt max 185 độ C

                                                                    : Van áp cao 0 - 40 kg = 4MPA

+ Van thường đóng: là van khi chưa cấp điện thì 2 cửa sẽ không thông với nhau

                               : khi van cấp điện thì 2 cửa sẽ thông với nhau qua chiều mũi tên ở thân van

- Van Thường đóng chất liệu đồng , chịu nhiệt 0-60 độ

UD8 : chân ren 1/4' ( AC 220V, DC 24) coil điện bằng dây

UD 10: chân ren 3/8' ( AC 220V, DC 24) coil điện bằng dây

UW 15: chân ren 1/4' ( AC 220V, DC 24) coil điện bằng dây / hoặc coil đúc ( ngâm điện được lâu hơn coil dây )
