Xi Lanh Khí Nén Thân Tròn - Xi Lanh MAL - Xi Lanh TGM

Cấu Tạo Và Nguyên Lý Hoạt Động Của Xi Lanh Khí Nén MAL - TGM.

Thông số kĩ thuật - Catolog xi lanh khí nén MAL-TGM.

Công Thức Tính Lực Đẩy - Lực Kéo Xi Lanh Khí Nén MAL - TGM.

Cách Lựa Chọn Để Thay Thế - Lắp Mới Xi Lanh Khí Nén.

Các Loại Phụ Kiện Gá - Lắp Xi Lanh Khí Nén.

Các Loại Xi Lanh Khí Nén Khác

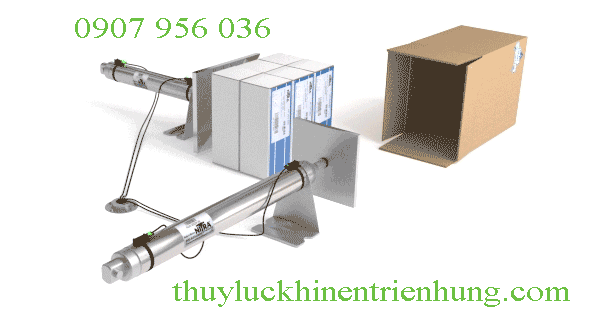

A: Cấu Tạo Và Nguyên Lý Hoạt Động Của Xi Lanh Khí Nén MAL - TGM

* Cấu Tạo

Gồm Hai Phần Chính: Phần Tĩnh và Phần Động

1: Phần Tĩnh gồm có 3 phần

_ Thân xi lanh : Chứa piston và khoang áp suất

_ Đuôi xi lanh : Thông dụng nhất là tiện ren + lỗ nhỏ để gá lắp

_ Đầu xi lanh : Tiện ren + Đai ốc lục giác để gá lắp

2: Phần Động Chỉ có ty xi lanh

_ Đầu ty xi lanh tiện ren + Đai ốc lục giác nhỏ để gá lắp

_ Thân Ty xi lanh gắn liền với piston xi lanh

<=> kích thước piston xi lanh quết định đến lực đẩy + lực kéo , Đường kính ty xi lanh là phần chịu lực

* Nguyên Lý Hoạt Động

1: Xi lanh một chiều - tác động đơn

Xi lanh một chiều hoạt động bằng cách cấp khí vào cổng vào (ở đuôi xi lanh) để piston di chuyển => ty xi lanh đi ra ( đẩy ra ). Đồng thời nén lò xo lại

Khi ngừng cấp khí vào cổng vào => áp xuất = 0

Lúc đó lò xo bị nén sẽ đẩy piston về vị trí ban đầu. Kết thúc một chu trình hoạt động

2: Xi lanh hai chiều - tác động kép :

Là xi lanh  có hai cổng không khí ở hai  đầu xi lanh .

Xi lanh đẩy ra khi cấp khí vào cổng đuôi của xi lanh ( cổng đầu không cấp và xả ra môi trường thông qua van khí điều khiển ).

Xi lanh đi về khi cấp khí vào cổng đầu xi lanh ( cổng đuôi không cấp và xả ra môi trường thông qua van khí điều khiển )

B: Thông số kĩ thuật - Catolog xi lanh khí nén MAL-TGM.

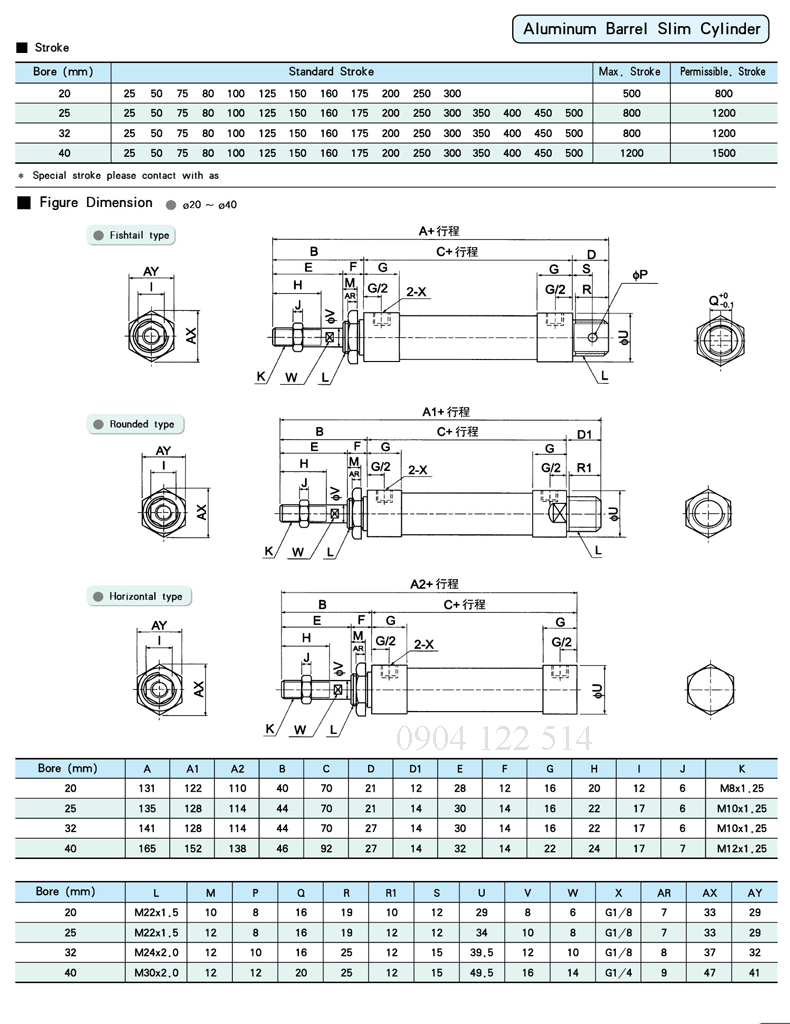

Dưới đây là thông số kĩ thuật của xi lanh TGM của nhà sản xuất Khí Nén STNC ( xi lanh MAL cùng tiêu chuẩn với TGM )

Giải Thích : Bore là đường kính piston của xi lanh chỉ có 3 loại phi 20mm, 32mm, 40mm

                 :  Áp suất sử dụng từ 0,1 - 0,9 MPA = 1 -9 KG

                 : Áp suất tối đa 1.35 MAP = 13.5 KG

                 : Nhiệt độ sử dụng 10 - 60 độ C

                 : Tốc độ từ 30-800 mm/s

                 : Chân ren cổng cấp khí là 1/8 và 1/4

stroke : Là Hành Trình xi lanh đi ra

A + (chữ trung quốc ) là A + hành trình

C + (chữ trung quốc ) là C + hành trình

PUSH : là Lực đẩy của xi lanh

PLUK: là lực kéo của xi lanh

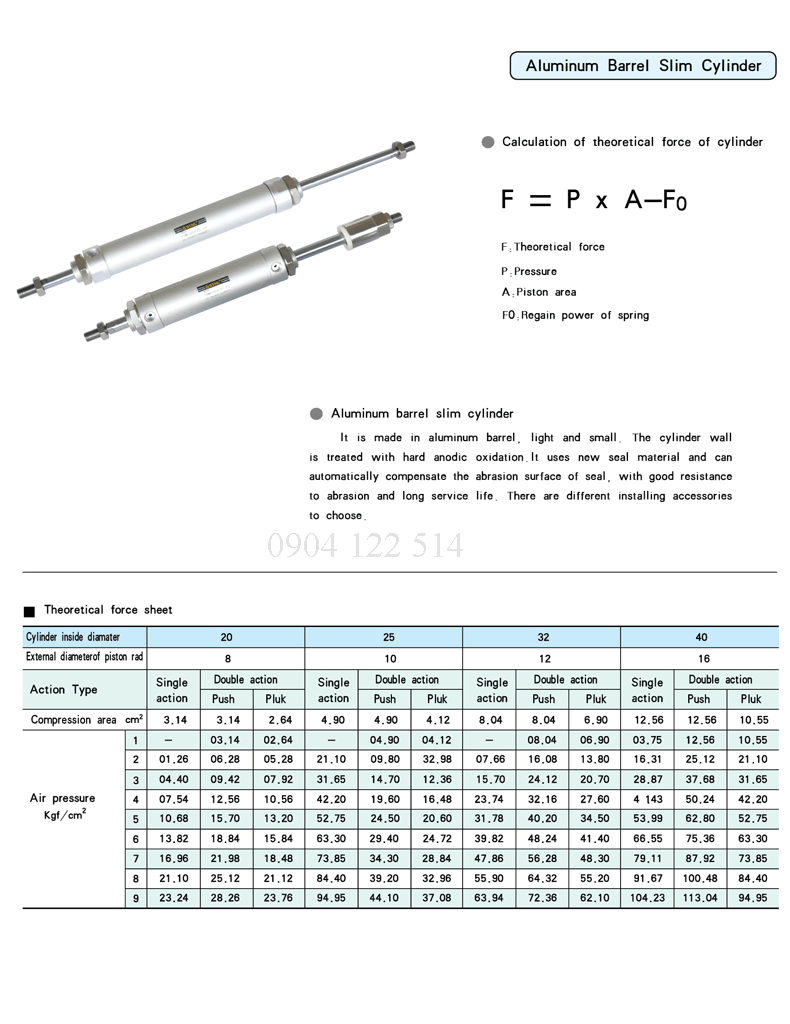

Dưới đây là bảng lực đẩy - lực kéo của xi lanh với áp suất từ 1-9 kg = 0,1-0,9 MPA

C : Công Thức Tính Lực Đẩy - Lực Kéo Xi Lanh Khí Nén MAL - TGM.

Để Tính được lực đẩy - lực kéo của xi lanh ta phải xác định được các thông số sau đây : Đường kính piston và Đường kính ty xi lanh

Có 2 cách xác định : Thông qua Modem xi lanh và catolog - Hoặc Tiến hành đo và đối chiếu qua catolog

*Cách 1- Modem xi lanh : VD MAL 40x 50-S

_MAL là kĩ hiệu của nhà sản xuất để phân biệt xi lanh khí nén thân tròn với các loại xi lanh khác

_40 là đường kính piston

_50mm là hành trình xi lanh đi ra

_S là kí hiệu cho xi lanh có từ

_ Đường kính ty xi lanh tiêu chuẩn của xi lanh khí nén inox MAL 20 là V ( v ở catolg cuối trang ) = 16 mm

*Cách 2 -Tiến Hành Đo xi lanh

Đo đường kính thân xi lanh để xác định đường kính piston

Đo đường kính ty xi lanh

*Công thức

1: Lực đẩy xi lanh        F_đẩy = P x A                Với A = (3.14x D x D)  : 4

   Trong đó : Fđẩy đơn vị KG

                      ^: P là áp suất sử dụng kg\cm³

                      ^: A là tiết diện của xi lanh

                      : D là đường kính xi lanh (cm)

Ví dụ 1 : xi lanh MAL 40 x50-S sử dụng áp 6 KG/cm³ thì lực đẩy F = ??

Vì xi lanh có đường kính 40 mm Nên Phải đổi sang cm là D = 4cm

A =( 3.14 x 4 x 4 ) : 4 = 12.56

Vậy với P = 6 thì F_{đẩy 40} = Px A = 6 x 12.56 = 75.36 KG

Vậy với P = 8 thì xi lanh phi 40 có lực đẩy là : F_đẩy 40 = 8 x 12.56= 100.48 KG

Ta thấy A của xi lanh 40 không thay đổi  A40 = 12.56

Nên : F_{đẩy 40} = P x 12.56

Tương Tự Ta Có :

                     : A₅₀ = ( 3.14 x 5 x 5 ) : 4= 19.625

                     : A₁₀₀ = ( 3.14 x 10 x 10 ) : 4= 78.5

                     : A₁₂₅ = ( 3.14 x 12.5 x 12.5 ) : 4= 122.6

                     : A₁₆₀ =  ( 3.14 x 16 x 16 ) : 4= 200.96

                   : A₂₀₀ = ( 3.14 x 20 x 20 ) : 4 = 314

2: Lực Kéo xi lanh

F_{kéo =} P x A’             Với A’ =  3,14 x ( DxD - d x d ) : 4

Trong đó d là đường kính ti của xi lanh

Ví dụ 2: xi lanh MAL 40 x50-S có đường kính ti là 8. Áp suất là 6 kg thì lực kéo = ?????

Đổi 40mm = 4cm                     16mm = 1.6cm

Ta có A’40 = 3.14 x (4x4 - 1.6x1.6 ) : 4 = 10.55

Vậy F_kéo = P x A’ = 6 x 10.55 = 63.3 KG

D: Cách Lựa Chọn Để Thay Thế - Lắp Mới Xi Lanh Khí Nén.

Để tiến hành xác định xi lanh thay thế inox ta có 3 cách

Cách 1: thông qua modem trên xi lanh

Khi có modem ta sẽ xác định được thông số kĩ thuật của xi lanh qua dữ liệu mà sản xuất đưa lên internet

Cách 2 tiến hành đo để xác định:  Đường kính thân , đường kính ty

                                                   :  Chân ren ty, Chân ren đầu + đuôi

                                                   :  Chiều dài xi lanh => hành trình xi lanh

Cách 3: LH hotline 0907 956 036 Để được tư vấn nhanh nhất chính xác nhất

E: Các Loại Phụ Kiện Gá - Lắp Xi Lanh Khí Nén.

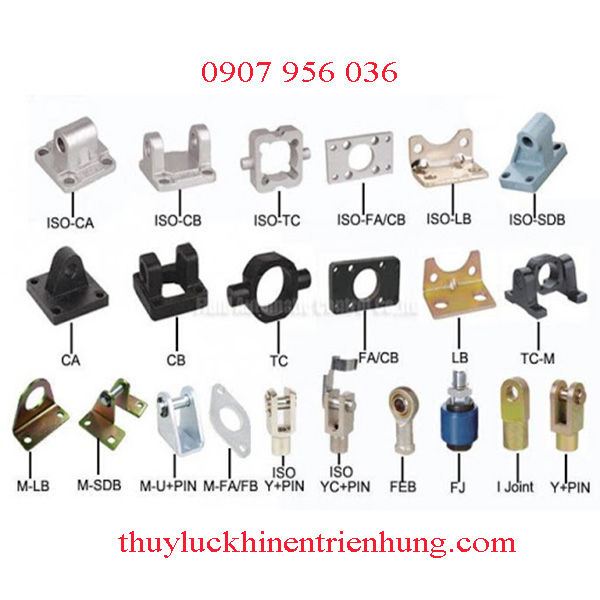

Các Loại Phụ Kiện Dùng Để Gá - Lắp Xi Lanh Khí Nén

F: Các Loại Xi Lanh Khí Nén Khác

1: Xi lanh khí nén vuông

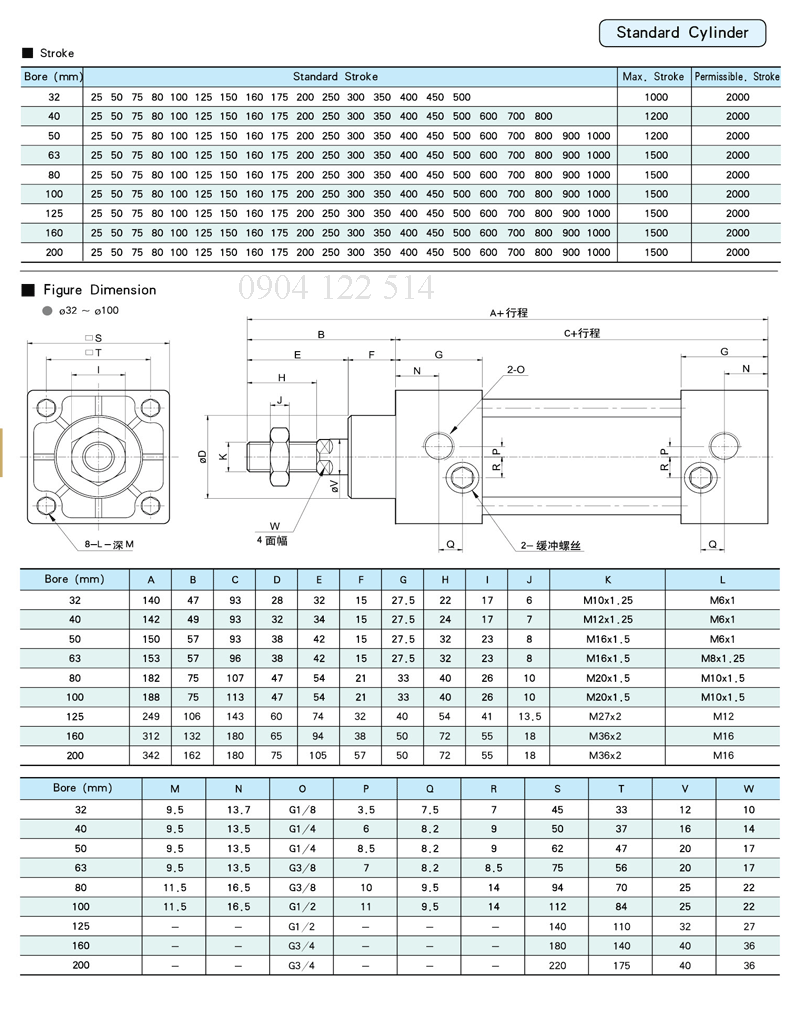

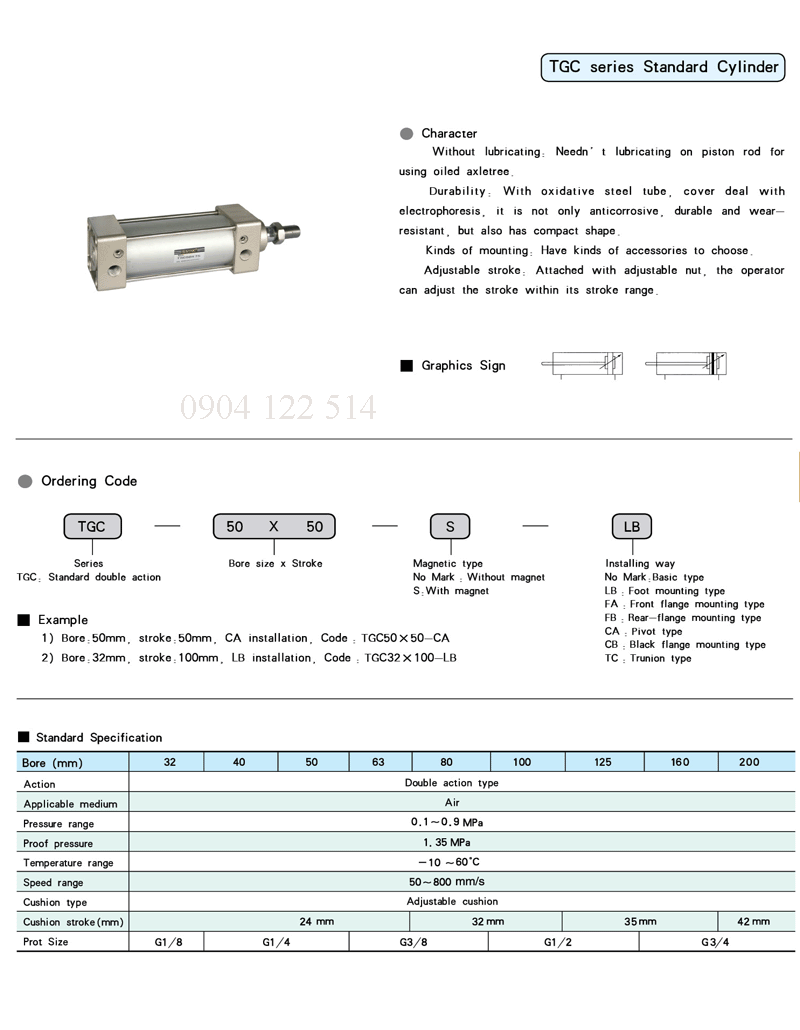

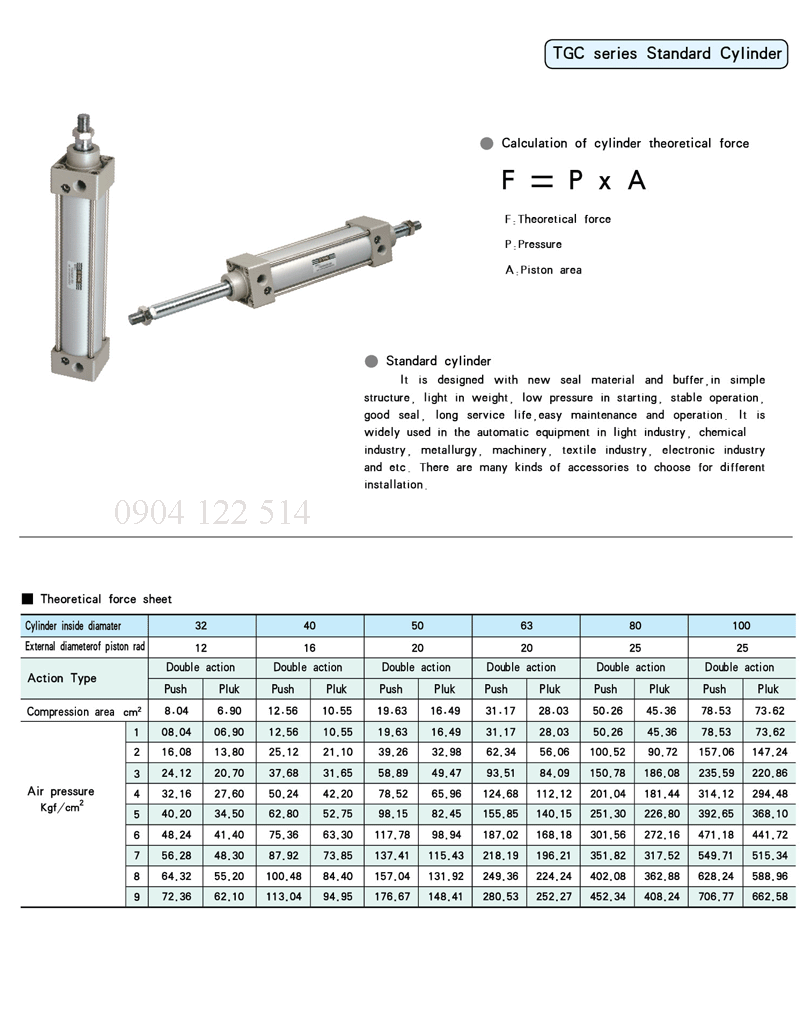

Thông số kĩ thuật xi lanh khí nén Vuông SC- TGC

Thông tin chi tiết về xi lanh khí nén vuông ở đường linh dưới đây

Xi lanh khí nén vuông SC : https://thuyluckhinentrienhung.com/xilanh-khi-nen-ben-khi-nen

2: Xi lanh khí nén inox

Thông số kĩ thuật xi lanh khí nén inox

Thông tin chi tiết về xi lanh khí nén inox ở đường linh dưới đây

Xi lanh khí nén inox : https://thuyluckhinentrienhung.com/xilanh-khi-nen-inox

4: Xi lanh khí nén compac

Thông số kĩ Thuật xi lanh khí nén compac

Thông tin chi tiết về xi lanh khí nén compac ở đường linh dưới đây

Xi lanh khí nén compac : https://thuyluckhinentrienhung.com/xilanh-khi-compac
